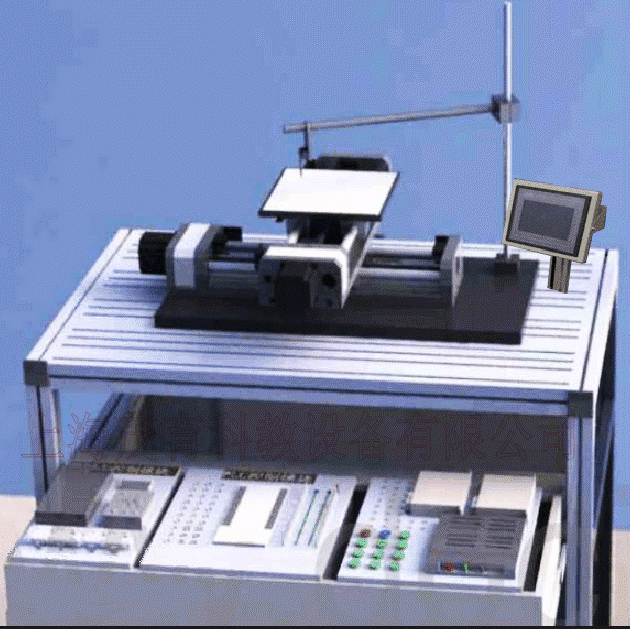

MY-21B運動實訓裝置

一、運動實訓裝置係統-要求：
運動實訓裝置要求適用《電機傳動與控製》、《數控技術》、《運動控製》、《電機控製》、《計算機控製》、《可編程控製器技術》、《機電一體化係統》、《機電控製工程》、《自控原理》等多個課程。要求采用最新的運動控製技術開發的一代運動控製產品，裝置要求包括：交流伺服電機和其驅動器、開放式電控台、X-Y運動平台和編程軟件。
二、裝置要求完成實訓項目
1）伺服電機參數設置訓練。
2）伺服電機往複運行控製訓練。
3）伺服電機速度控製訓練。
4）伺服電機位置控製訓練。
5）伺服電機回原點方式訓練。
6）伺服電機停止控製方式訓練。
7）伺服信號反饋采集訓練。
8）單軸伺服電機定位控製。
9) 伺服係統的組成和基本操作
10）伺服驅動器的試運行
11）伺服驅動器的位置控製模式
12）可編程控製器指令編程
13）單軸定位運動控製
14）二維雙軸定位運動控製
15）觸摸屏編輯實訓
三、技術要求
1、工作電源：單相220+15% /50HZ（具有過流保護）
2、工作環境：環境溫度為-10℃- +40℃ 相對濕度<5% (25℃) 海拔<4000m；
3、整機容量：＜1KVA
4、裝置重量：≤150kg。
四、裝置的基本要求
1、鋁型材安裝底板和支架；
結構要求采用鋁型材材料製作；尺寸：長*寬*高 500*450*30mm；
2、滾珠絲杠與直線滑軌組成的X-Y軸運動平台；
滾珠絲杠裝置要求采用工業級產品，機械精度高，直徑16MM；直線滑軌要求采用工業級產品，配置高性能滑塊2個；有效行程為300㎜；平台尺寸要求：長*寬*高（形成+360）*300*70㎜；
3、Z軸氣動裝置；
要求采用不鏽鋼與鋁材料，雙軸可調；平台尺寸要求：長*寬*高 400*30*400mm；
4、智能控製麵板與係統
實驗台要求配置標準的控製實驗係統示教麵板，麵板共3個部分，包括X軸電氣單元、Y軸電氣單元、運動控製單元、傳感器單元等，配套連接電纜；伺服電機及驅動要求采用知名品牌，尺寸要求：長*寬*高 700*300*600mm；
5、控製器
采用知名品牌主機，位置控製模塊，包含編程軟件、工程組態；
6、每套配置實驗桌放置平麵二維實訓裝置，含電腦主機架，實驗桌不小於尺寸：120×75×80cm
五、主要配置清單

序號	名稱	型號	數量	單位
1	PLC	Q00UJCPU-SET	1	台
1	PLC	QD75P2N	1	台
2	觸摸屏	Proface7英寸工業彩色觸摸屏	1	台
3	伺服驅動器	HG-KR13J 100W	2	台
4	伺服電機	HG-KR13J	2	台
5	運動導軌	絲杠導軌	2	套
6	實訓桌		1	台
7	接線端子排		1	條
8	安全插線		若幹	根
9	編程電纜		1	根
10	觸摸屏與電腦通訊線		1	根
11	觸摸屏與PLC通訊線		1	根
12	傳感器	歐姆龍光電開關	4	件
	氣動元件	SMC氣缸電磁閥	1	套
13	磁性開關	國產	10	件
14	氣泵	靜音氣泵	1	台
15	設計費	電機設計機械設計	1	套
