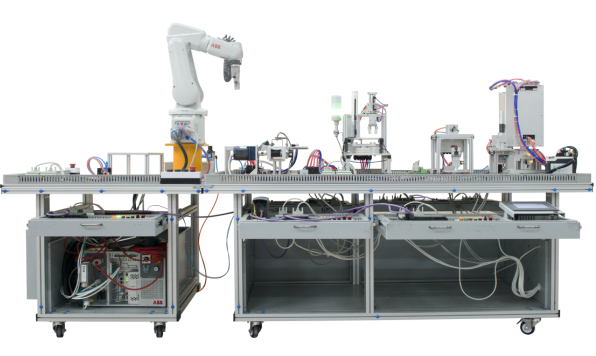

MYJQR-01B智能製造單元集成實訓係統

一、智能製造單元集成實訓係統-的構成：
實訓裝置由鋁合金導軌式實訓台、典型的機電一體化設備的機械部件、PLC模塊、變頻器模塊、按鈕模塊、電源模塊、伺服模塊、步進模塊、視覺模塊、RFID模塊、稱重模塊、溫度模塊、氣動模塊、傳感器模塊、物聯網模塊等模擬生產設備實訓模塊、接線端子排和各種傳感器、計算機等組成。整體結構采用開放式和拆裝式，實訓裝置用於機械部件組裝，可根據現有的機械部件組裝生產設備，也可添加機械部件組裝其他生產設備，使整個裝置能夠靈活的按教學或競賽要求組裝具有生產功能的機電一體化設備。模塊采用標準結構和抽屜式模塊放置架，互換性強；按具有生產性功能和整合學習功能的原則確定模塊內容，使教學或競賽時可方便的選擇需要的模塊。設備需完全符合電工電子全國職業技能大賽所要求，同時還要求具有可拓展功能，可以組成更加大型的生產模擬係統，以配合各個用戶學校不同層次，不同專業的教學及培訓要求。

二、實訓平台的配置：

序號	名稱	主要元件或型號、規格	數量	單價
1	實訓桌	3600×1000×840 mm	1張
2	觸摸屏模塊	7英寸 ，昆侖通態	1塊
3	電氣控製模塊	三相電源總開關（帶漏電和短路保護）1個，熔斷器3隻，單相電源插座2個，安全插座5個； 24 V/6 A、12 V/2 A各一組；急停按鈕1隻，轉換開關2隻，蜂鳴器1隻，複位按鈕黃、綠、紅各1隻，自鎖按鈕黃、綠、紅各1隻，24V指示燈黃、綠、紅各2隻；網孔板6台， 選用西門子 CPU CPU ST40，5台、 網線線、5根，能完成（1）網絡的硬件連接、調試；（2）網絡參數設置、調試；（3）基於MODBUS現場總線多台PLC的複雜網絡數據讀寫程序編寫與調試。	1套
4	變頻器模塊	西門子V20  功率≥0.37KW	1塊
5	物料傳送機部件	直流電機，送料盤1個，磁性開關1隻；	1套
6	氣動機械手部件	單出雙杆氣缸2隻，氣手爪1隻，旋轉氣缸1隻，磁性開關6隻，氣流閥6隻，非標螺絲2隻，雙控電磁換向閥1隻；單控電磁閥2隻，電磁閥和氣缸都采用日本SMC	1套
7	皮帶輸送機部件	三相減速電機（380 V，輸出轉速40r/min）1台，平皮帶1355×49×2 mm 1條；	1套
8	加工機構	主要由物料台、物料夾緊裝置、龍門式二維運動裝置、主軸電機、刀具以及相應的傳感器、磁性開關、電磁閥、步進電機及驅動器、主軸電機、滾珠絲杆副、支架、機械零部件構成。	1套
9	物件包裝機構	主要由井式供料單元、三工位旋轉工作台、平麵軸承、衝壓裝配單元、光電傳感器磁性開關（歐姆龍）、電磁閥、直流電機及驅動器、支架、機械零部件構成。	1套
10	物件分揀部件	單出杆氣缸3隻，金屬傳感器1隻，光傳感器2隻，磁性開關6隻，物件導槽3個，單控電磁換向閥3隻，氣缸和電磁閥均采用日本SMC	1套
11	接線端子模塊	接線端子和安全插座	1塊
12	物聯網模塊	支持4G、WIFI網絡，具有穿透功能，遠程上下載程序，通過服務器將采集的信號上傳雲端，可隨時查看設備實時狀態。	1塊
13	機器人控製單元	機器人采用ABB品牌 IRB1100機器人，當分揀站分揀完成後，機器人會到對應的料槽抓取物料進行入庫放到對應的料台上，料台上第一行是金屬工件第二行是白料第三行是黑料。當料台放滿後機器人會自動把物料放到廢料盒中，當廢料處理。隻要料筒出現缺料，機器人就會把料台上的物料進行拆分出庫處理。	1套
14	視覺識別單元	工業視覺檢測係統包括相機、鏡頭、處理軟件、光源等組成。工業視覺檢測係統放置在輸送線一測，對工件進行顏色，尺寸，標識等信息檢測。、檢測結果通過總控通訊，為後續擺放等作業做好準備。600 萬像素 1/1.8” CMOS 千兆以太網工業麵陣相機，傳感器類型CMOS、卷簾快門，傳感器型號 Sony IMX178，像元尺寸 2.4 µm × 2.4 µm，靶麵尺寸 1/1.8”，分辨率 3072 × 2048，動態範圍 71.3 dB，曝光時間 25 μs ~ 2.5 sec，快門模式 支持自動曝光、手動曝光、一鍵曝光模式，支持 Global Reset 和 Trigger Rolling功能，像素格式Mono 8/10/12 Bayer RG 8/10/10Packed/12/12Packed YUV422Packed，YUV422_YUYV_Packed RGB 8，BGR 8，數據接口 Gigabit Ethernet（1000Mbit/s）兼容 Fast Ethernet（100Mbit/s），數字 I/O 6-pin P7接頭提供供電和 I/O：1路光耦隔離輸入（Line0），1路光耦隔離輸出（Line1），1 路雙向可配置非隔離 I/O（Line2），鏡頭：鏡頭接口 C-Mount 外形尺寸 29 mm × 29 mm × 42 mm	1套
15	小車運動控製單元	主要由運動小車（直流電機驅動）、同步帶輪傳動機構、直流電機、光電傳感器、電感式傳感器、電容式傳感器、行程開關等組成，通過傳感檢測、PLC編程，實現運動距離測量、傳動控製、鍵值優化比較行走控製、定向控製、報警運行控製、點動控製等，能實現小車的精確定位。該係統外觀精美，體積緊湊，重量輕。提供符合上述功能的小車運動控製單元設計效果圖。	1套
16	溫變變送器。	二線製輸出，無需補償導線；要求溫變變送器結構簡單安裝方便，使用壽命≥10000次；結構簡單，合理安裝方便；小型化，安全可靠，使用壽命長；插頭式溫度變送器，量程0-100OC，電源24VDC，輸出0-10V。加熱器：工作電壓AC220V、持續功率30W-150W、外殼材質鋁合金、尺寸不大於160*100。	1套
17	稱重單元	稱物體重量或壓力並觸摸屏顯示重量值：稱重傳感器、重量變送器、稱重不鏽鋼承重板，可稱重0-10KG。	1套
18	RFID識別單元	RFID射頻單元帶集成天線的方型讀寫器（RS422）；50×50×30 mm（L×D×H） 標簽使用螺紋式小尺寸標簽。	1套
19	物料	金屬5個，尼龍黑白各5個	15個
20	安全插線		1套
21	氣管	Φ4Φ6，氣管為藍色，每台配有足量氣管	1套
22	PLC編程線纜		1條
23	觸摸屏與計算機通信線		1條
24	觸摸屏與PLC通信線		1條
25	配套工具		1套
26	產品配套光盤		1套
27	線架		1個
28	電腦推車	電腦桌外形尺寸：長×寬×高＝600mm×530mm×1000mm；	1台
29	靜音空氣壓縮機	0Mpa-1.0Mpa，氣泵噪音≦65分貝，符合國家標準	1台
30	配套教學資源	全室配一套	1套

1、交流電源：三相五線 AC 380V±10%  50 Hz；
2、溫度：-10～40 ℃；環境濕度：≤90%（25℃）；
3、外形尺寸：長×寬×高=3600×1000×840 mm；
4、整機功耗：≤1.5 kW；
5、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
四、設備結構：
實訓裝置台架為鋁合金導軌式，實訓考核裝置PLC模塊的I/O 端子、變頻器的接線端子、各常用模塊與PLC的連接端子，均與安全插座連接，使用帶安全插頭的導線進行電路連接；各指令開關、光電開關、傳感器和指示元件的電路，則通過端子排進行連接。插拔線連接電路與端子牌連接電路相結合，既保證學生基本技能的訓練、形成和鞏固，又保證電路連接的快速、安全和可靠。
1、鋁合金導軌式實訓台：可以安裝送料機構、機械手、傳輸分揀機構。實訓模塊及PLC主機等可以放置在拉出式的支架上。
2、觸摸屏模塊：MCGS 7寸觸摸屏,模塊材料要求：高強度塑料外殼、重量輕，麵板是鋁塑板，圖案、文字符號采用進口油墨絲印。
3、PLC模塊及變頻器模塊：PLC 14點以上IO西門子；變頻器：西門子；模塊材料要求：高強度塑料外殼、重量輕，麵板是鋁塑板，圖案、文字符號采用進口油墨絲印。
4、電源模塊：三相電源總開關（帶漏電和短路保護）1個，熔斷器3隻，單相電源插座2個，安全插座5個；
按鈕模塊：24 V/6 A、12 V/2 A各一組；急停按鈕1隻，轉換開關2隻，蜂鳴器1隻，複位按鈕黃、綠、紅各1隻，自鎖按鈕黃、綠、紅各1隻，24V指示燈黃、綠、紅各2隻；
5、一體化接線排：接線排殼體上兩側相對設置有一初級接線區（接線端子）和一次級接線區（安全插座）；接線端子與對應的安全插座通過導電彈性件連接；接線排殼體邊緣卷折，設有固定用的螺孔，可以固定在實訓桌上。
6、井式上料機構：井式工件庫1件，物料推出機構1件，光電傳感器2隻，磁性開關2隻，單缸氣缸1隻，單控電磁閥1隻，警示燈1隻，主要完成將工件庫中的工件依次推出。氣缸及附屬傳感器選用SMC。
7、氣動機械手裝置：步進電機及驅動器，四自由度氣動機械手，氣缸及附屬傳感器選用SMC；整個搬運機構能完成四個自由度動作，手臂伸縮、手臂旋轉、手爪上下、手爪鬆緊。氣缸及附屬傳感器選用SMC。
8、加工機構：主要由物料台、物料夾緊裝置、龍門式二維運動裝置、主軸電機、刀具以及相應的傳感器、磁性開關、電磁閥、步進電機及驅動器、主軸電機、滾珠絲杆副、支架、機械零部件構成。
9、物件包裝機構：主要由井式供料單元、三工位旋轉工作台、平麵軸承、衝壓裝配單元、光電傳感器磁性開關、電磁閥（日本SMC）、直流減速電機、支架、機械零部件構成。
10、物料分揀裝置：傳送帶通過三相異步電動機驅動，在傳送帶端點處設計有落料口，通過光電傳感器檢測物料；傳送帶上裝有三個出料槽，對應位置有電感傳感器、光纖傳感器等，同時正對料槽位置裝有推料氣缸，共計三個氣缸。傳送帶采用可拆卸的鋁合金支架。氣缸及附屬傳感器選用SMC。
11、視覺識別單元
（1）基本要求：
1）工業視覺檢測係統包括相機、鏡頭、處理軟件、光源等組成。工業視覺檢測係統放置在輸送線一測，對工件進行顏色，尺寸，標識等信息檢測。
2）檢測結果通過總控通訊，為後續擺放等作業做好準備。
3）600 萬像素 1/1.8” CMOS 千兆以太網工業麵陣相機，傳感器類型CMOS、卷簾快門，傳感器型號 Sony IMX178，像元尺寸 2.4 µm × 2.4 µm，靶麵尺寸 1/1.8”，分辨率 3072 × 2048，動態範圍 71.3 dB，曝光時間 25 μs ~ 2.5 sec，快門模式 支持自動曝光、手動曝光、一鍵曝光模式，支持 Global Reset 和 Trigger Rolling功能，像素格式Mono 8/10/12 Bayer RG 8/10/10Packed/12/12Packed YUV422Packed，YUV422_YUYV_Packed RGB 8，BGR 8，數據接口 Gigabit Ethernet（1000Mbit/s）兼容 Fast Ethernet（100Mbit/s），數字 I/O 6-pin P7接頭提供供電和 I/O：1路光耦隔離輸入（Line0），1路光耦隔離輸出（Line1），1 路雙向可配置非隔離 I/O（Line2）
4）鏡頭：鏡頭接口 C-Mount 外形尺寸 29 mm × 29 mm × 42 mm
5）連接電纜與支架
（2）軟件要求
1）軟件可進行曝光時間，白平衡設置。
3）進行四點相機標定，能快速讀取標定模板的像素值，可獲取對應的位置值。
4）可進行日誌顯示，並可以清楚曆史日誌。
5）可進行至少8個模板匹配，即觸發1次拍照，匹配模板1，模板1匹配成功，發出模板1數據；若模板1未能匹配成功，視覺返回s1,0,0,0數據給機器人，機器人發命令繼續匹配模板；
6）可進行發送可接收數據顯示。
7）軟件輸出4個數據：類型、X、Y、旋轉量
8）支持繪製的模板可以進行集合運算；
9）繪製模板可以使用長方形，圓形，自由繪製等方式進行繪製模板；
10）在機器人視覺係統軟件中，拍照的圖像可以自由的拖動及放大；
11）支持實時采集及單獨拍照；
12）在機器人視覺係統軟件中，有紅色十字光標方便安裝調節相機位置。
12、機器人控製單元：（IRB1100）
機器人碼垛單元的基本功能：
該單元的主要功能是對分揀後的物料進行入庫處理，對庫裏的物料進行拆分出庫處理。
機器人碼垛單元的主要組成：
主要包括碼垛機構，機器人單元，手爪夾具、氣動組件等
機器人碼垛單元工作過程如下
本站的主要功能是對物料進行出入庫處理。係統上電後，先執行複位然後按下啟動按鈕，係統進行複位，複位完成後係統直接啟動。當分揀站分揀完成後，機器人會到對應的料槽抓取物料進行入庫放到對應的料台上，料台上第一行是金屬工件第二行是白料第三行是黑料。當料台放滿後機器人會自動把物料放到廢料盒中，當廢料處理。隻要料筒出現缺料，機器人就會把料台上的物料進行拆分出庫處理。
13、小車運動控製單元：主要由運動小車（直流電機驅動）、同步帶輪傳動機構、直流電機、光電傳感器、電感式傳感器、電容式傳感器、行程開關等組成，通過傳感檢測、PLC編程，實現運動距離測量、傳動控製、鍵值優化比較行走控製、定向控製、報警運行控製、點動控製等，能實現小車的精確定位。該係統外觀精美，體積緊湊，重量輕。提供符合上述功能的小車運動控製單元設計效果圖。
14、溫控箱變頻控溫模塊：加熱板通電加熱，溫度變送器檢測加熱板到達一定溫度後，PLC控製係統控製台達變頻器使電機旋轉，帶動扇葉加強空氣流動，快速散熱，使箱內環境溫度穩定。
1）溫變變送器。
2）二線製輸出，無需補償導線；
3）要求溫變變送器結構簡單安裝方便，使用壽命≥10000次；
4）結構簡單，合理安裝方便；小型化，安全可靠，使用壽命長；
5）插頭式溫度變送器，量程0-100OC，電源24VDC，輸出0-10V。
6）加熱器：工作電壓AC220V、持續功率30W-150W、外殼材質鋁合金、尺寸不大於160*100。
15、伺服係統控製單元：輸入電源單相或三相AC220V，-15~+10%，50/60HZ，調速比1：5000，脈衝頻率<500KHZ,控製輸入：伺服使能、報警複位、緊急停止、指令脈衝禁止、脈衝偏差清除、零件速鉗位、正向行程限位、反向行程限位、內部速度選擇1等。控製輸出：伺服準備好、定位完成、零偏差、零速度、報警檢出、緊急停止檢出。
16、稱物體重量或壓力並觸摸屏顯示重量值：稱重傳感器、重量變送器、稱重不鏽鋼承重板，可稱重0-10KG。
17、RFID識別單元：RFID射頻單元帶集成天線的方型讀寫器（RS422）；50×50×30 mm（L×D×H）
標簽使用螺紋式小尺寸標簽。

---
