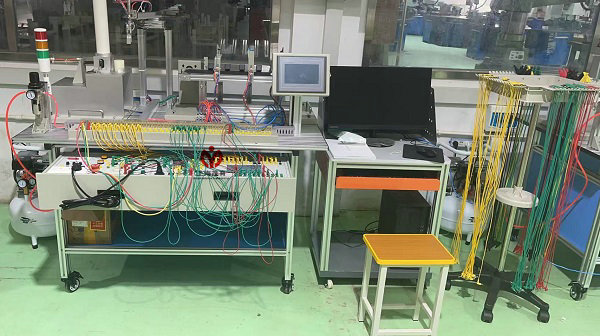

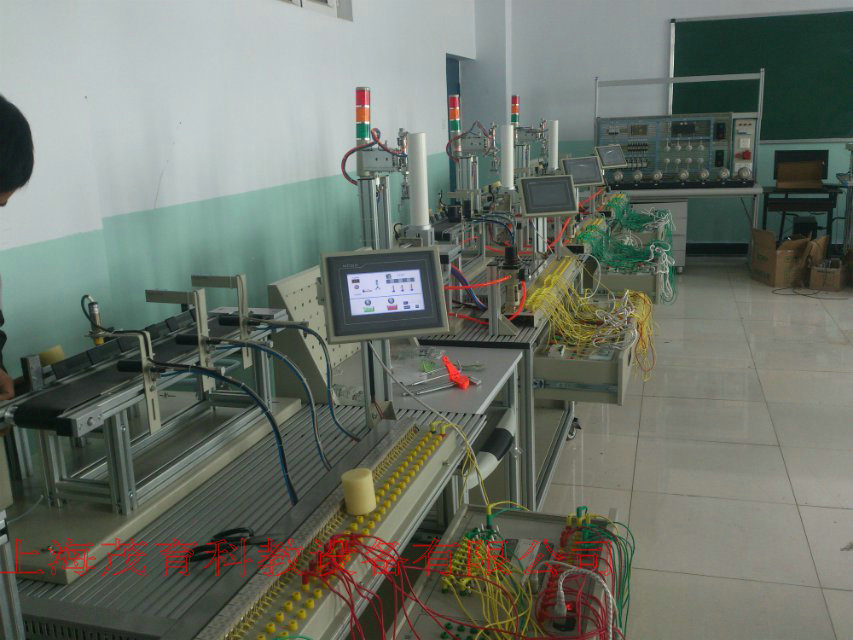

光機電一體化實訓設備,光機電一體化實訓平台

一、產品概述：
光機電一體化實訓設備-是根據職業教育培訓教材編寫《機電一體化專業》相關的技能培訓要求而研製的，結合當前工業自動化應用技術及器件技術的發展，充分考慮實用性、先進性。根據任務引領式行為導向教學法,以重點培養學生的動手實操能力，團隊協作能力,創新能力。該實訓裝置由鋁合金導軌式實訓台、典型的機電一體化設備的機械部件、PLC模塊、變頻器模塊、步進電機（或伺服電機）模塊、按鈕模塊、電源模塊、模擬生產設備實訓模塊、接線端子排和各種傳感器、計算機等組成。整體結構采用開放式和拆裝式，實訓裝置用於機械部件組裝，可根據現有的機械部件組裝生產設備，也可添加機械部件組裝其他生產設備，使整個裝置能夠靈活的按教學或技能競賽要求組裝，具有生產功能的機電一體化設備。同時還要求具有可拓展功能，可以組成更加大型的生產模擬係統，以配合各個用戶學校不同層次，不同專業的教學及培訓要求。
二、設備特點：
1、整台裝置采用小型化設計，整體合理緊湊，性價比高，非常適合學校在實訓、教學中對工位數量的要求；
2、豐富的實訓內容：裝置可滿足學校教學、實訓活動中對課程、項目不同的需求, 可完成各種實訓項目；
3、適合的教學、實訓指導書：從淺入深、由易到難、循序漸進、層次分明,根據學校的教學進度，提供多個合理的實訓項目和實訓指導。

三、技術參數：

1、交流電源：三相五線 AC 380V±10% 50 Hz；
2、工作溫度：-10～40 ℃；環境濕度：≤90%（25℃）；
3、外形尺寸：長×寬×高=1200×800×1500 mm；
4、整機功耗：≤1.5 kW；
5、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
四、設備結構：
實訓裝置台架為鋁合金導軌式，實訓考核裝置PLC模塊的I/O 端子、變頻器的接線端子、各常用模塊與PLC的連接端子，均與接線端子連接，各指令開關、光電開關、傳感器和指示元件的電路，則通過端子排進行連接。既保證學生基本技能的訓練、形成和鞏固，又保證電路連接的快速、安全和可靠。

1、鋁合金導軌式實訓台：可以安裝送料機構、機械手、傳輸分揀機構。實訓模塊及PLC主機等可以放置在拉出式的底座上。

2、觸摸屏：MCGS7062 7寸真彩色觸摸屏。

3、PLC模塊及變頻器模塊：三菱PLC 40點以上IO；變頻器不小於0.4kw；

4、電源模塊：三相電源總開關（帶漏電和短路保護）1個，單相電源插座2個；按鈕模塊：24 V/6 A、5 V/2 A各一組；急停按鈕1隻，轉換開關1隻1，按鈕黃、綠各1隻；

5、雙井式上料機構：井式工件庫2件，物料推出機構2件，光電傳感器2隻，磁性開關2隻，單缸氣缸2隻，單控電磁閥2隻，警示燈1隻，主要完成將工件庫中的工件依次推出。

6、氣動機械手裝置：四自由度氣動機械手，氣缸及附屬傳感器選用SMC；整個搬運機構能完成四個自由度動作，手臂伸縮、手臂運動、手爪上下、手爪鬆緊。

7、物料分揀裝置：傳送帶通過三相異步電動機驅動，在傳送帶中間裝有兩個出料槽，對應位置有電感傳感器、紅外傳感器等，同時正對料槽位置裝有推料氣缸，共計兩個氣缸。傳送帶采用可拆卸的鋁合金支架。

五、部分實訓項目：

1．氣動係統的安裝與調試：（1）氣動方向控製回路的安裝（2）氣動速度控製回路的安裝（3）氣動順序控製回路的安裝（4）氣動機械手的安裝	（5）氣動係統氣路的連接（6）磁性開關的位置調整（7）氣動係統調試（8）擺動控製回路的安裝
2．變頻器的安裝與調試（1）變頻器與交流電機主電路的連接（2）變頻器麵板的參數設置與操作	（3）變頻器麵板控製交流電機調速（4）通過變頻器外部端子控製電機啟停
3．機電設備的安裝與調試（1）傳動裝置同軸度的調整（2）皮帶輸送機的安裝與調整（3）搬運機械手設備安裝與調試	（4）物件分揀設備的安裝與調試（5）送料設備的安裝與調試（6）自動生產線設備安裝與調試
4．電氣控製電路的安裝與PLC編程（1）電動機正反轉控製電路的連接與程序編寫（2）電動機調速控製電路的連接與程序編寫（3）皮帶輸送檢測程序編寫	（4）氣動順序動作控製程序編寫（5）氣動機械手控製程序編寫（6）機電一體化設備控製程序編寫（7）自動生產線控製程序編寫
5、步進電機係統的安裝與plc控製（1）直線導軌的安裝調試（2）滾珠絲杠的安裝於調試	（3）步進電機係統的安裝及連線（4）步進電機係統的plc控製程序編寫（5）步進電機的位置控製編程
6．自動控製係統的安裝與調試（1）多種傳感器的安裝與調試（2）皮帶輸送檢測的自動控製（3）機械手的自動控製	（4）機電一體化的自動控製（5）PLC控製係統的安裝與調試（6）自動生產線的安裝與調試
7．觸摸屏基本控製及設置（1）觸摸屏的接線和基本參數設置	（2）基於觸摸屏控製方式的基本指令編程練習；（3）PLC、觸摸屏與變頻器通信控製。
8．可用於考核或技能競賽，可考察的職業能力（1）機械構件的裝配與調整能力（2）機電設備的安裝與調試能力	（3）電路安裝能力（4）氣動係統的安裝與調試能力（5）機電一體化設備的控製程序的編寫能力（6）自動控製係統的安裝與調試能力

六、配置清單表：

序號	名稱	主要元件或型號、規格	數量	備注
1	實訓桌	1200×800×840 mm	1張	*桌台采用的是2080的鋁型材**。
2	觸摸屏模塊	MCGS 7英寸工業彩色觸摸屏	1塊
3	PLC模塊	三菱FX1N-40 24路輸入16路輸出	1塊
4	變頻器模塊	三菱變頻器FR-D720-0.4KW	1塊
5	電源模塊	三相電源總開關（帶漏電和短路保護）1個，單相電源插座2個；	1塊
6	按鈕模塊	24 V/6 A、5V/2 A各一組；轉換開關1隻，按鈕黃、綠各1隻，急停按鈕1隻，	1套
7	雙井式上料部件	單杆氣缸，磁性開關，電磁閥，光電開關等；	1套
8	氣動機械手部件	雙杆氣缸、升降氣缸、氣手爪、磁性開關、雙控電磁換向閥、單控電磁閥等；	1套
9	機械手運動部件	滾珠絲杠、導軌、步進電機、步進電機驅動等	1套
10	皮帶輸送機部件	三相減速電機（380 V， 40r/min）1台，平皮帶300×40×1.5 mm 1條；	1套
11	物件分揀部件	單出杆氣缸、金屬傳感器、光傳感器、磁性開關、物件導槽、單控電磁換向閥等；	1套
12	接線端子模塊	接線端子排	1塊
13	物料	金屬4個，尼龍 6個	6個
14	氣管	Φ4Φ6，氣管為藍色，每台配有足量氣管	1套
15	觸摸屏與計算機通信線		1條
16	觸摸屏與計算機、PLC通信線	SC-09	1條
17	配套工具	內六角扳手一套、螺絲刀+ -各一	1套
18	產品配套光盤	红桃视频app	1套
19	靜音空氣壓縮機	0Mpa-0.8Mpa，氣泵噪音≦65分貝，符合國家標準	1台
